TRAZADOS GEOMÉTRICOS BÁSICOS

Cada ejercicio de cada lámina podéis encontrarlo en internet, escribid el enunciado y ponéis a continuación Arturo Geometría. (Arthur Geometry , para la versión en inglés). Hay otros tutoriales que os recomiendo como el de profesor de Dibujo.

Ejemplo para el primer trazado, mediatriz, busco en internet:

"Mediatriz. Arturo Geometría"

Trazado de paralelas y perpendiculares.

Tutorial: Herramientas de dibujo. Trazado de paralelas y perpendiculares. Obtención de ángulos.

Operaciones con segmentos:

Operaciones con ángulos:

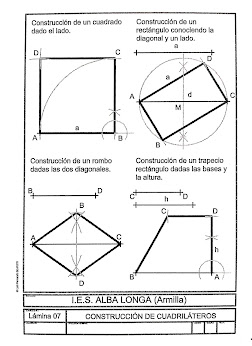

Construcción de triángulos/ Cuadriláteros:

RECTAS NOTABLES DEL TRIÁNGULO

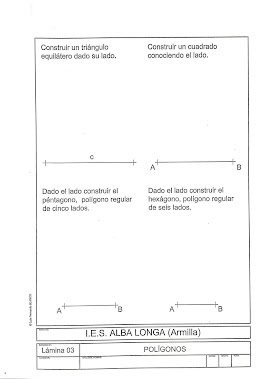

POLÍGONOS REGULARES

A) Dada la circunferencia:

TUTORIALES: -Triángulo equilátero inscrito en la circunferencia. Arturo Geometría.

-Cuadrado inscrito en la circunferencia, Arturo Geometría.
-Pentágono inscrito en la circunferencia. Arturo geometría.
-Heptágono inscrito en la circunferencia. Arturo geometría.

💚-MÉTODO GENERAL para dibujar polígonos inscritos en la circunferencia.

B) Dado el lado:

TUTORIALES -Triángulo equilátero a partir del lado. Arturo Geometría

- Cuadrado dado el lado. Arturo Geometría.

- Pentágono regular dado el lado. Arturo Geometría.

-Heptágono dado el lado. Arturo Geometría.

💚 MÉTODO GENERAL para dibujar polígonos dado el lado

POLÍGONOS ESTRELLADOS

MÚSICA RELAJANTE para ambientar mientras hacemos simetrías radiales con trazado de POLÍGONOS ESTRELLADOS.

TRANSFORMACIONES GEOMÉTRICAS

Simetría central- radial

Igualdad

Igualdad

Semejanza

Red modular

👍Otra posibilidad más creativa es el DISEÑO DE MÓDULO Y RED ( Carpeta de redes modulares)

TANGENCIAS Y ENLACES

Esta lámina compuesta de dos trazados de tangencias y dos trazados de enlaces se puede ver PASO A PASO en "LA NUBE ARTÍSTICA">Dibujo Tecn. I> 2. Tangencias>2.3.Tangencias entre circunferencias y rectas.

Tangencias y enlaces. Esta lámina compuesta de dos trazados de tangencias y dos trazados de enlaces se puede ver PASO A PASO en "LA NUBE ARTÍSTICA">Dibujo Tecn. I> 2. Tangencias>2.1.Tangencias entre rectas y circunferencias/ Enlaces.

CURVAS

Espirales: Curvas cónicas: elipse

TUTORIALES - Arthur geometry, spiral

-Espiral de tres centros

-Espiral de cuatro centros

- -Arthur geometry, Arquímedes Spiral

Ovalos y ovoides:

TUTORIALES:

Óvalo conocido el eje mayor( a partir de su división en 3 partes iguales) En inglés.

Óvalo . En español.

Óvalo conocido el eje mayor (a partir de 4 partes). ,Este segundo óvalo vamos a sacarlo por deducción, SIN VER NINGÚN TUTORIAL. Hemos trazado el anterior, conocemos el proceso y ADEMÁS tenemos delante la solución. Por tanto, ¿qué tengo que hacer lo primero?

¡¡¡VENGA!!!! A VER QUIÉN ES EL MÁS RÁPIDO!!

Ovoide recto dado el eje menor ,Arthur Geometry

Óvoide recto dado el eje menor. En español

LA NUBE ARTISTICA: Curvas Técnicas. Óvalo, ovoide y espirales. (OTRA manera de verlo paso a paso a golpe de ratón.)

Línea poligonal:

Línea poligonal. Al igual que la lámina anterior seguimos este itinerario: "LA NUBE ARTÍSTICA"> Dibujo Técn. I >3.Enlaces>3.1. Generalidades:enlazar puntos no alineados.

Otra posibilidad para comprender este trazado lo tenéis en el tutorial : ENLACE CONSECUTIVO DE PUNTOS CON ARCOS- PdD ( Profesor de Dibujo)
